Board Protocol

สำหรับท่านที่สนใจจะพัฒนาอุปกรณ์เชื่อมต่อกับบอร์ด LED จะมีรายละเอียดดังนี้

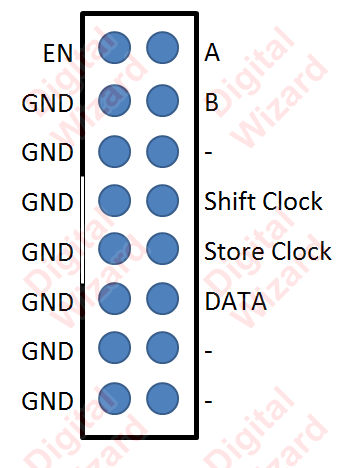

แบบ HUB8

หากต้องการพัฒนาบอร์ดควรคุมด้วย Arduino สามารถใช้ Library จาก ที่นี่

code ตัวอย่างดังนี้

// Insert file Library
#include <SPI.h>
#include <DMD2.h>
#include <fonts/Arial_Black_16.h>
SoftDMD dmd(1,1); // Number of P10 panels used X, Y
DMD_TextBox box(dmd, 2, 1, 32, 16);
// Set Box (dmd, x, y, Height, Width)

void setup() {
dmd.setBrightness(10); // Set brightness 0 - 255
dmd.selectFont(Arial_Black_16); // Font used
dmd.begin();     // Start DMD
box.print("SFE"); // Display TEXT SFE
}
void loop() {
}

คลิปตัวอย่างการเชื่อมต่อ
